东风20-22方洒水车

 国六东风D17后双桥洒水车

型号DFZ5258GPSSZ6D

一、产品简述

我公司生产洒水车，标配前冲、后洒、侧喷、后置式工作平台、平台上有高压水炮（可360°旋转，可调成柱状**射程35米，也可调成雾状**射程15米，可调成：直冲状、大雨、中雨、小雨、毛毛雨），配备优质大功率专用洒水泵，取力器，杂物过滤网，国标通用65型消防接口（可通过消防栓加水）、1套自流球阀系统（可自吸自排，可从河里或池塘抽水到罐体，**吸程7米），2根引水钢丝胶管。水泵、取力器、球阀、滤网均为**标准产品，主管道加粗，法兰垫、法兰盘加厚，万向前冲，大通径球阀，具有性能优良，工作可靠、效率高、流量大、维修方便等特点。

二、产品性能及特点

洒水车罐体结构为椭圆形或方圆形,采用武钢优质碳钢制作, 运用大型卷板机一次成型，**的设备自动焊接工艺, 外形更加美观、密封性能**。整车罐体内部被隔板隔断成为 2-3 室，波浪形折弯隔板下端有通孔, 具有防波防荡作用，以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。

三、产品主要技术参数

★底盘配置：YCS06 245-60发动机，玉柴245马力（六缸），4350+1350轴距，陕齿8档变速箱，5t前桥/10t后桥，11.00丝钢胎，车架280mm，空调，气座囊椅，中控，多功能方向盘，驶行记录仪。

★补充说明：可加装空调、气动**阀、喷药设备等专业配置。

★洒水车工作原理：主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。

★改装配置：罐体用4MM碳钢板制作，罐内隔板具有防波作用，以减低汽车行驶时罐体液体的冲击。整车带一个专用洒水泵（垂直**吸程6米），洒水宽度14米，射程28米。多功能洒水车配备2个前冲（喷）(能将路面泥巴、尘土、垃圾冲干净)；2个后洒(能均匀地将水洒在路面,一次洒水宽度14米)、2个侧喷（花洒）(能均匀地将路旁绿化带浇灌)、带1个后工作平台，平台上安装1个绿化洒水高炮（洒水炮可全方位旋转，可连续调成直冲状、大雨、小雨、毛毛雨，雾状可调节冲洗高大树木），引水时间<5min，流量90m3/h。带1个消防接头，带1个自流阀，1个过滤装置、人性化爬梯及侧防护栏，安装洒水音乐喇叭。

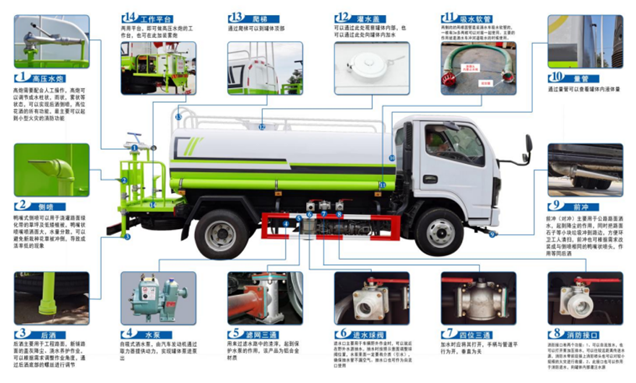

四、产品安装配置

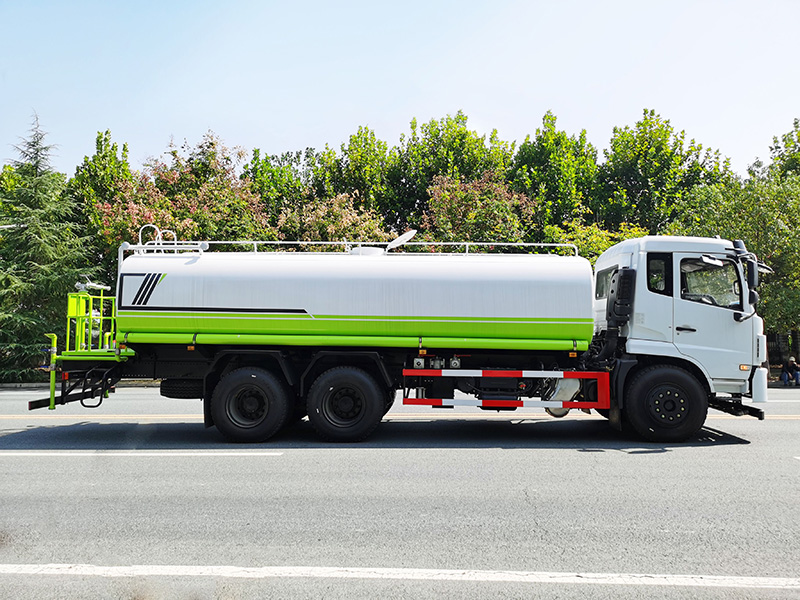

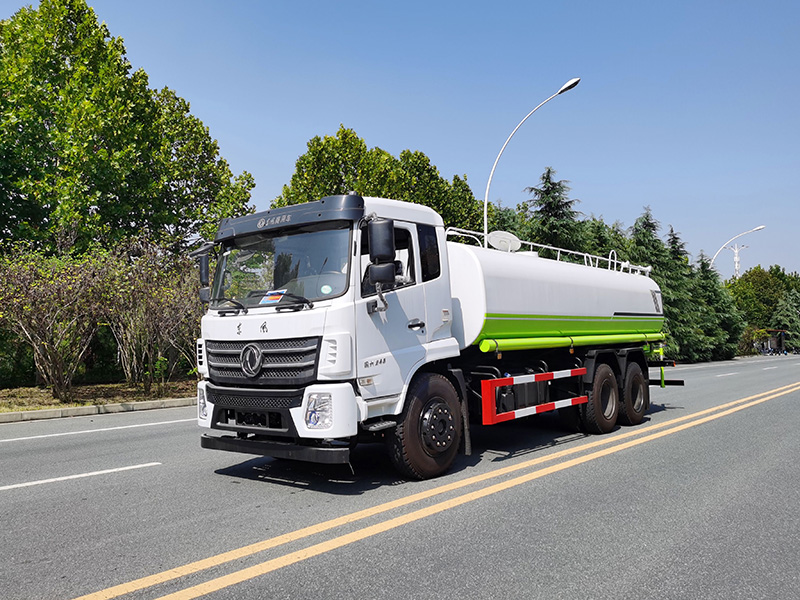

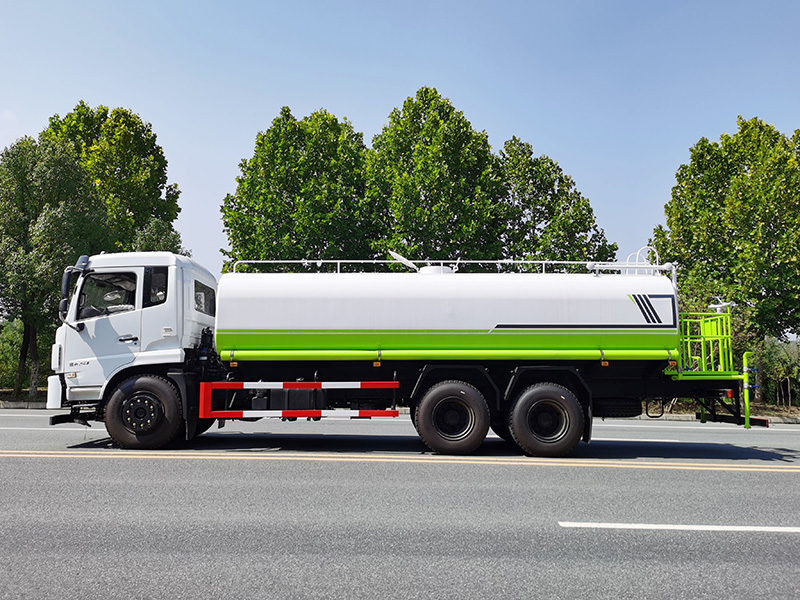

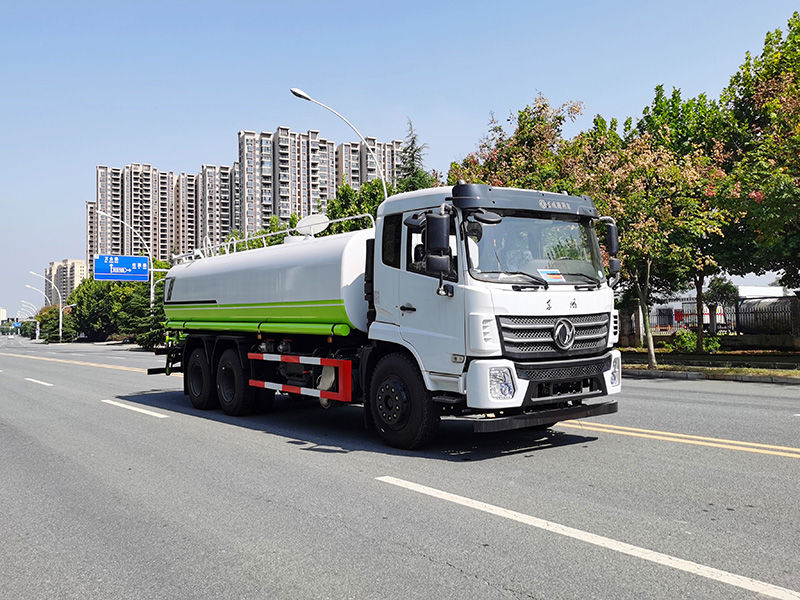

五、产品图片

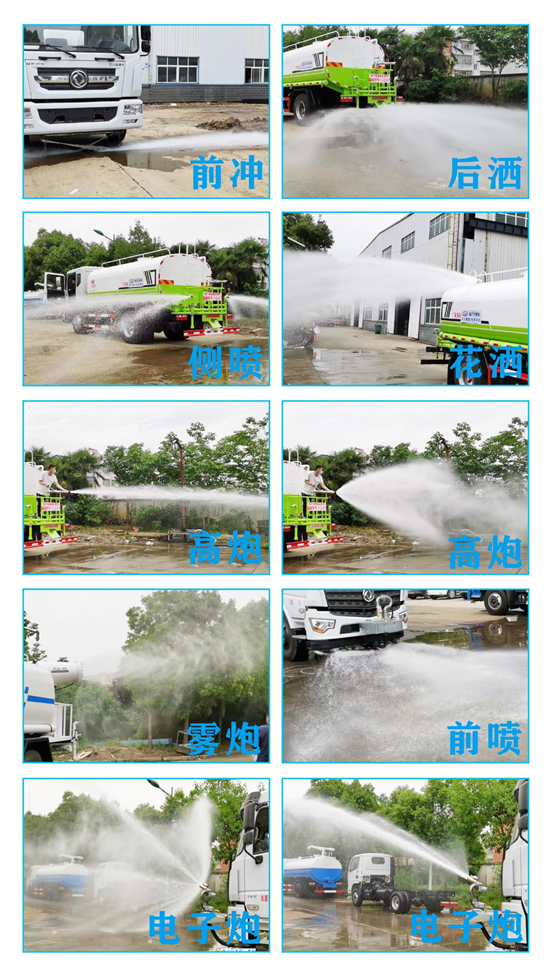

六、洒水车功能说明

七、注意事项

1.当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。为避免吸入石块或较多的泥沙、漂杂物，**在吸水管吸水口安装过滤装置。如果水源较浅，需要事先将吸水处挖深一些，以保证不含有杂物及不进空气。

2.自吸式水泵**次使用时，需要加引水，以后则不必再加引水。吸水时进水管系统必须保持一定的真空度，才能将水吸入罐内。进水管系统务必要密封可靠，软管不能破损，硬管不能有裂纹，否则将产生漏气现象，也就造成吸不上水的情况。

3.洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行，冬季来临前，应将水泵和水管内的水放空，以防冻裂。**北方一般严冬不再施工，故在施工结束后，应立即将水泵及水管内的水排空，以防后患。
