国六东风D3洒水车
一、产品简述
我公司生产洒水车，标配前冲、后洒、侧喷、后置式工作平台、平台上有高压水炮（可360°旋转，可调成柱状**射程35米，也可调成雾状**射程15米，可调成：直冲状、大雨、中雨、小雨、毛毛雨），配备优质大功率专用洒水泵，取力器，杂物过滤网，国标通用65型消防接口（可通过消防栓加水）、1套自流球阀系统（可自吸自排，可从河里或池塘抽水到罐体，**吸程7米），2根引水钢丝胶管。水泵、取力器、球阀、滤网均为**标准产品，主管道加粗，法兰垫、法兰盘加厚，万向前冲，大通径球阀，具有性能优良，工作可靠、效率高、流量大、维修方便等特点。
二、产品性能及特点
洒水车罐体结构为椭圆形或方圆形,采用武钢优质碳钢制作, 运用大型卷板机一次成型，**的设备自动焊接工艺, 外形更加美观、密封性能**。整车罐体内部被隔板隔断成为 2-3 室，波浪形折弯隔板下端有通孔, 具有防波防荡作用，以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。
三、产品主要技术参数
|
整车型号 |
DFV5163GPSGP6D |
||
|
底盘型号 |
DFV1163GDP6DJ1 |
||
|
发动机功率 |
玉柴170马力 |
||
|
轴距（mm） |
3950 |
||
|
底盘其他配置 |
法士特8档变速箱/带高低档,原厂取力器,断汽刹, ABS,原厂空调,气囊座椅,原厂空调, 9.00钢丝胎. |
||
|
整车尺寸（mm） |
7900*2500*3300 |
||
|
整备质量（kg） |
6310 |
||
|
总质量（kg） |
16000 |
||
|
额定质量（kg） |
9495,9560 |
||
|
上装配置及参数 |
水罐有效容积（m³） |
12 |
|
|
水**射程（m） |
25 |
||
|
冲洗宽度（m） |
≥20 |
||
|
洒水宽度（m） |
≥12 |
||
|
罐体 |
罐体材质、厚度 |
4 mm武钢碳钢板 |
|
|
封头材质、厚度 |
Q235B碳钢、6mm |
||
|
防波板厚度/个数 |
3mm/2 |
||
|
检修人孔 |
Q235B碳钢，1个 |
||
|
水泵 |
型号 |
60/90 |
|
|
流量 |
60 |
||
|
扬程（m） |
90 |
||
|
自吸高度（m） |
6.5 |
||
|
水路系统 |
管路 |
镀锌钢管、油漆 |
|
|
前冲 |
铝合金、圆锥喷嘴，2个 |
||
|
后洒 |
铝合金，2个 |
||
|
高炮 |
铝合金，1个 |
||
|
侧喷 |
铝合金、莲蓬喷头，2个 |
||
|
球阀 |
合金钢、手动球阀 |
||
|
加水口 |
中式内扣式消防栓接口、铝合金 |
||
|
取力器，传动轴 |
与变速箱、水泵匹配 |
||
|
工作平台 |
Q195碳钢、冲孔、1.5mm |
||
|
管箱 |
2个，PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形 |
||
★底盘配置：东风专底D3驾驶室，3950轴距，国六玉柴165马力发动机，法士特8档变速箱/带高低档,原厂取力器,断汽刹, ABS,原厂空调,气囊座椅,原厂空调, 9.00钢丝胎.
★补充说明：可加装空调、气动**阀、喷药设备等专业配置。
★洒水车工作原理：主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。
★改装配置：罐体用4MM碳钢板制作，罐内隔板具有防波作用，以减低汽车行驶时罐体液体的冲击。整车带一个专用洒水泵（垂直**吸程6米），洒水宽度14米，射程28米。多功能洒水车配备2个前冲（喷）(能将路面泥巴、尘土、垃圾冲干净)；2个后洒(能均匀地将水洒在路面,一次洒水宽度14米)、2个侧喷（花洒）(能均匀地将路旁绿化带浇灌)、带1个后工作平台，平台上安装1个绿化洒水高炮（洒水炮可全方位旋转，可连续调成直冲状、大雨、小雨、毛毛雨，雾状可调节冲洗高大树木），引水时间<5min，流量90m3/h。带1个消防接头，带1个自流阀，1个过滤装置、人性化爬梯及侧防护栏，安装洒水音乐喇叭。

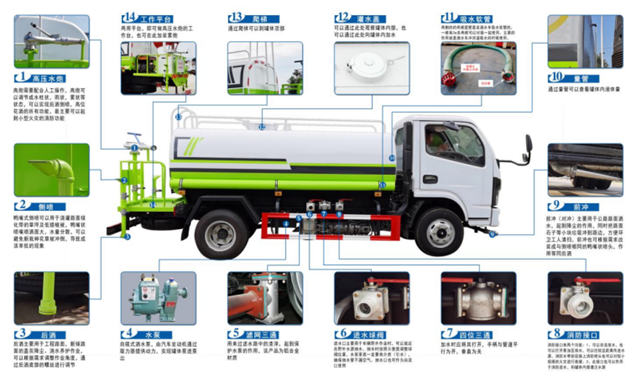

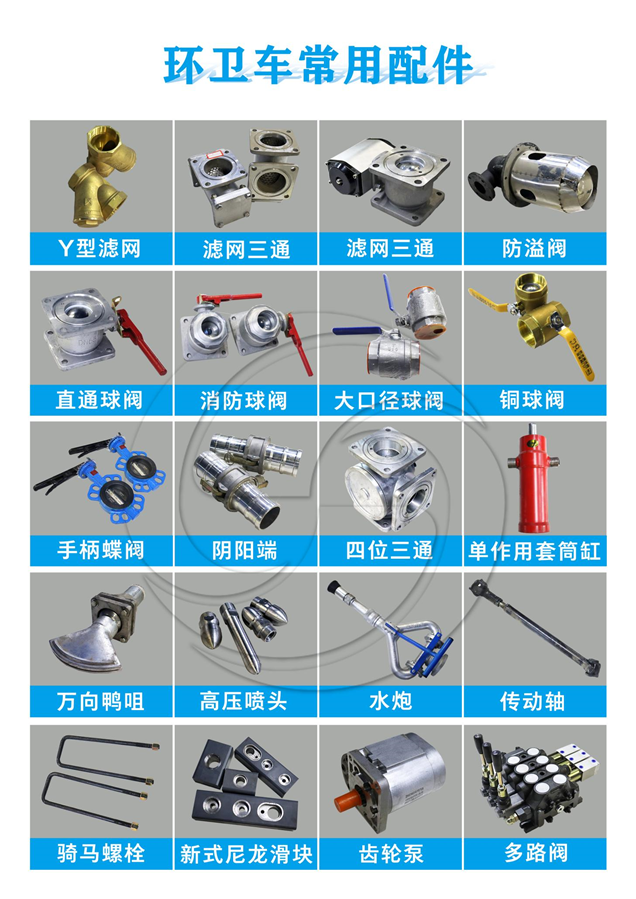

四、产品安装配置
|
序号 |
名称 |
图片 |
功能 |
|
1 |
上装总成 |
|
罐体有效容积12方，后操作平台，加装防护栏 |
|
2 |
量管 |
通过量管可以查看罐体内液体量 |
|
|
3 |
四位三通 |
|
洒水车水泵进水口，可自吸自排，带65#消防接口，可接消防栓进水 |
|
4 |
进水口 |
|
进水口主要用于车辆野外作业时，可以就近在野外水源抽水，抽水时按照示意图调整球阀位置，水泵里面一定要有介质（引水），确保抽水管不漏空气。抽水口也可作为自流口使用 |
|
5 |
消防接口 |
|
消防接口有两个功能：1、可以自流放水，也可以打开泵加压排水，可以往较远距离传送水源，消防水带前段接上消防喷头也可以对较小规模的火灾进行救援。2、此接口也可以作用于消防进水，向罐体内部灌注水源 |
|
6 |
水泵 |
|
60/90自吸式洒水泵，由汽车发动机通过取力器提供动力，实现罐体泵进泵出 |
|
7 |
前冲 |
|
用于公路路面洒水，起到降尘的作用，同时把路面石子等小块垃圾冲到路边，方便环卫工人清扫，前冲也可根据需求改装成与侧喷相同的鸭嘴状喷头，作用等同后洒 |
|
8 |
后洒 |
|
用于工程路面，新铺路面的盖灰降尘、浇水养护作业，可以根据需求调整作业角度，通过后洒底部的螺丝进行调节 |
|
9 |
侧喷 |
|
用于浇灌路面绿化带的草坪及低矮植被，鸭嘴状喷嘴喷洒面大，水量分散，可以避免新栽种花草被冲倒，导致成活率低的现象 |
|
10 |
大通径球阀 |
|
加大管道出水量 |
|
11 |
高炮 |
|
高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，**主要可以起到小型火灾的消防功能 |
|
12 |
高位花洒 |
|
用于浇灌公路两边的绿化带。安装高位花洒后，浇灌绿化带不需要后工作平台站人手动操作，并且高位花洒洒水比高炮更均匀，喷洒范围更广。 |

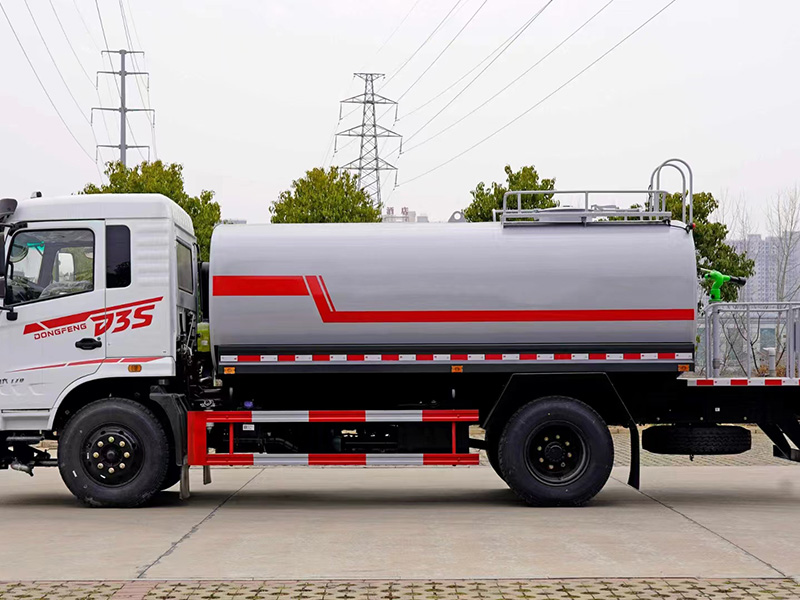

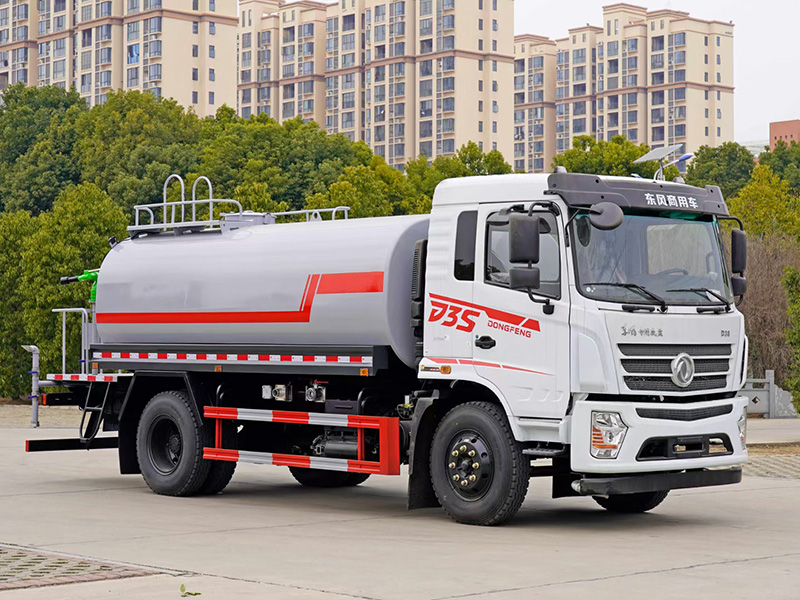

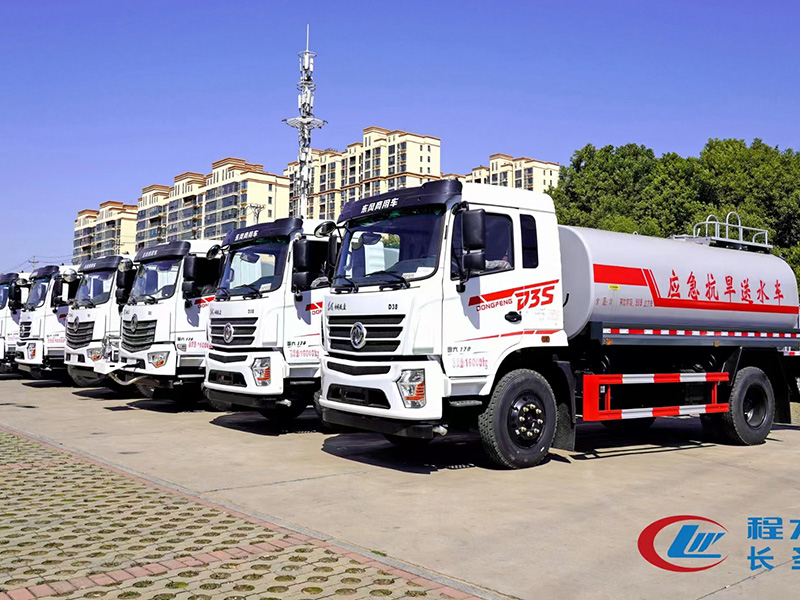

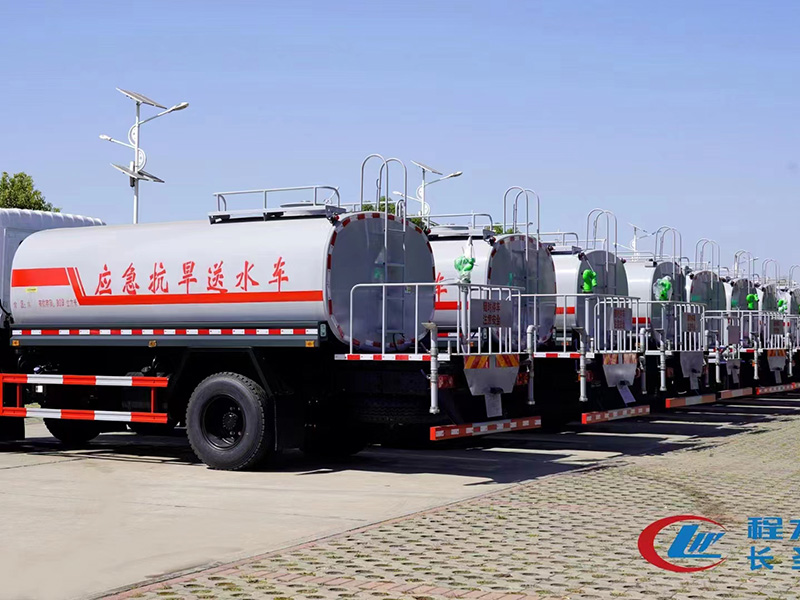

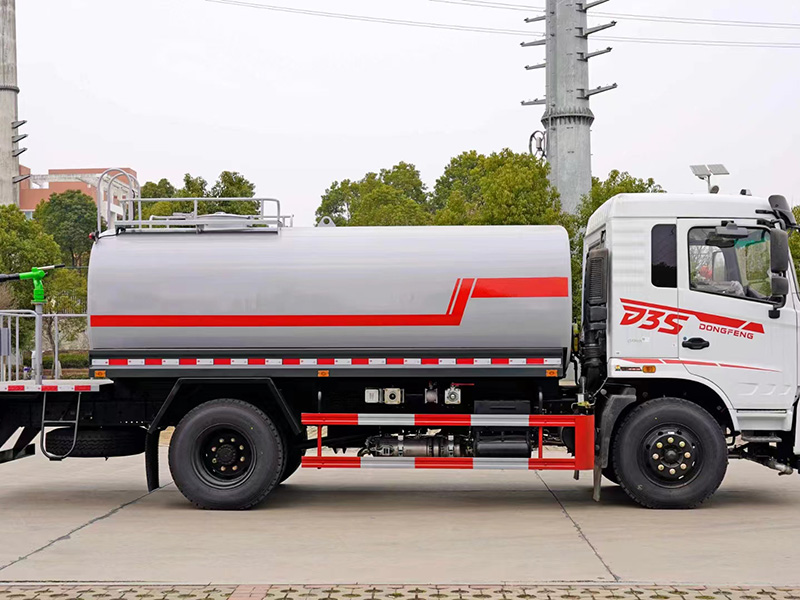

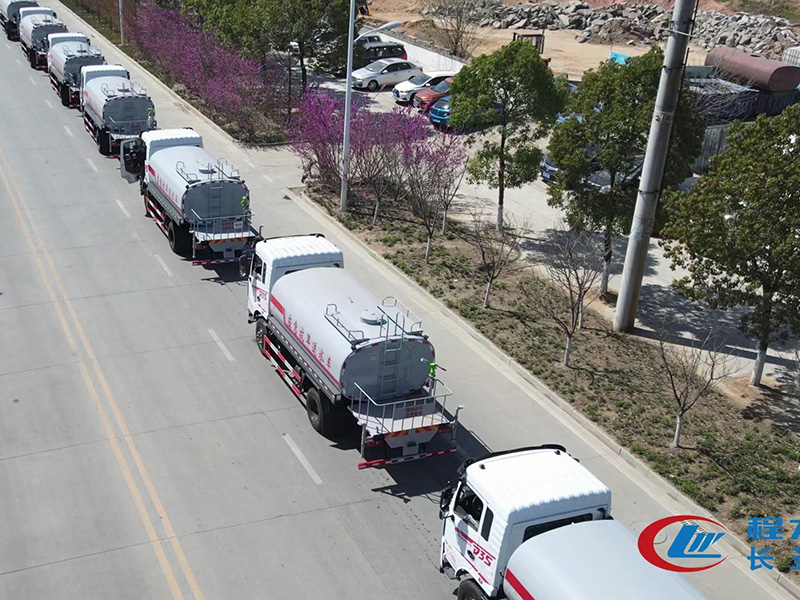

五、产品图片

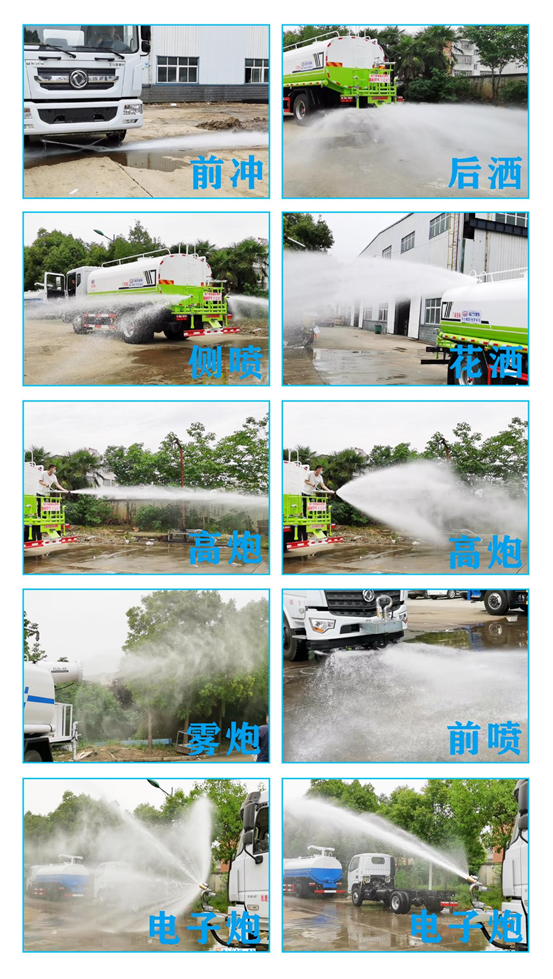

六、洒水车功能说明
七、公告参数
|
【整车技术参数】 |
|||
|
产品** |
东风牌 |
公告批次 |
355（扩展） |
|
产品名称 |
绿化喷洒车 |
产品型号 |
DFV5163GPSGP6D |
|
总质量(Kg) |
16000 |
罐体容积(m3) |
10.48 |
|
额定载质量(Kg) |
9495,9560 |
外形尺寸(mm) |
7700,7900,7820,8250,8450,8370,7500,7800×2500×3300 |
|
整备质量(Kg) |
6310 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
准拖挂车总质量(Kg) |
||
|
驾驶室准乘人数(人) |
3,2 |
鞍座**载质量(Kg) |
|
|
接近角/离去角(°) |
21/13 |
前悬/后悬(mm) |
1440/2310,1440/2510,1300/2450,1300/2570,1300/2250,1300/2550 |
|
轴荷(Kg) |
5600/10400 |
**车速(Km/h) |
89 |
|
备注 |
1.该车主要用于城乡园林绿化洒水;主要专用装置为罐体和喷洒总成;罐体总容积:10.48立方米,有效容积:9.99立方米,运输介质:丙酮水溶液,密度950千克/立方米;2.选装不同外形管道,选装后雾炮装置,选装风机样式,选装后弧形喷雾,选装后平台式样,选装LED箭头指示灯,选装喷**安装位置,选装平台外观及雾炮,选装万象鸭嘴,随底盘选装侧面布置;3.随底盘选装驾驶室前脸造型及灯具造型,驾驶室遮阳板为选装件可不安装;4.仅选用3950mm轴距,罐体外形尺寸为(mm):4300×2300×1500,4000×2400×1550);4.侧防护,后防护材料为Q235;后防连接方式:焊接连接,后部防护装置断面尺寸(宽×高)50×160(mm),后部防护离地高度:410mm;5.装备ABS,型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS-E 4S/4M/生产厂为威伯科汽车**系统(**)有限公司;该车可选装ETC车载装置.安装具有卫星定位功能的行驶记录仪.选装侧面布置.整车外形长/前伸对应关系(mm):7700/0,7900/0,7820/0,选装前冲电子水炮整车时外形长/前伸对应关系(mm):8250/550,8450/550,8370/550. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
DFV1163GDP6DJ1 |
底盘名称 |
载货汽车底盘 |
|
**名称 |
东风牌 |
生产企业 |
东风商用车**有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
3800,3950,4200,4500,4700,5100,5300,5600 |
||
|
轮胎规格 |
10.00R20 18PR,275/80R22.5 18PR,9.00R20 16PR,10.00R20 16PR |
||
|
钢板弹簧片数 |
8/10+7,8/10+8,3/4+3,3/10+8 |
前轮距(mm) |
1810,1880,1940,1965,1910 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1800,1820,1860 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
D4.5NS6B190 D4.0NS6B160 D4.0NS6B195 B6.2NS6B210 D4.0NS6B170 B6.2NS6B230 YCS04200-68 YCS04160-68 YCY30165-60 YCS04180-68 D6.7NS6B230 D4.5NS6B220 D30TCIF1 YCK05230-61 D43TCIF1 YCS04220-61A YCY30170-60 |
东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 |
4500 4000 4000 6200 4000 6200 4156 4156 2970 4156 6700 4500 2977 5132 4296 4295 2970 |
140 118 143 154 125 169 147 118 121 132 169 162 125 169 151 162 125 |
八、注意事项
1.当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。为避免吸入石块或较多的泥沙、漂杂物，**在吸水管吸水口安装过滤装置。如果水源较浅，需要事先将吸水处挖深一些，以保证不含有杂物及不进空气。
2.自吸式水泵**次使用时，需要加引水，以后则不必再加引水。吸水时进水管系统必须保持一定的真空度，才能将水吸入罐内。进水管系统务必要密封可靠，软管不能破损，硬管不能有裂纹，否则将产生漏气现象，也就造成吸不上水的情况。
3.洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行，冬季来临前，应将水泵和水管内的水放空，以防冻裂。**北方一般严冬不再施工，故在施工结束后，应立即将水泵及水管内的水排空，以防后患。
