国六重汽多功能抑尘车
型号HCQ5040TDYZZ6
一、产品简述
多功能抑尘车主要结构是在行走机构上加装方型大容积水罐、高效远程雾炮系统、大功率专用自吸自排水泵，中低压冲洗洒水系统、绿化洒水高炮（可选装自动洒水高炮，在罐体前端）等等而改装组成。带前部冲洗路面喷洒装置，两侧面喷洒装置，带后部工作平台、平台上安装绿化洒水炮（炮喷射形状可调）,可调直冲状、大雨、中雨、毛毛雨，可连续调节，射程可达28米，垂直吸程≤7米，另加装高效率车载式风送喷雾机，喷药炮雾化效果好，可远程喷雾。带消防接口、自流阀，可自吸自排。
二、产品性能及特点
1.功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。
2.工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小、与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达80-90%以上。
3.二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分。
4.当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。配套动力灵活，既可用三相380V的市电，也可配套发电机组供电。
5.配套发电机组供电安装在运输车辆上，操作灵活，使用安全可靠，人工**操作（可选装半自动或全自动**）。
6.耗水量相比其它抑尘喷洒设备可节约70%～80%(喷**、洒水车)，且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。
三、产品主要技术参数
|
整车型号 |
HCQ5040TDYZZ6 |
||
|
底盘型号 |
ZZ1047H3315F145Z |
||
|
发动机功率 |
96 |
||
|
轴距（mm） |
3280mm |
||
|
底盘其他配置 |
潍柴130马力 |
||
|
整车尺寸（mm） |
5995*2200,2250,2300*3000 |
||
|
整备质量（kg） |
3800 |
||
|
总质量（kg） |
4495 |
||
|
额定质量（kg） |
565,500 |
||
|
上装配置及参数 |
水罐有效容积（m³） |
6-7方 |
|
|
水**射程（m） |
25 |
||
|
冲洗宽度（m） |
≥20 |
||
|
洒水宽度（m） |
≥12 |
||
|
罐体 |
罐体材质、厚度 |
4 mm武钢碳钢板 |
|
|
封头材质、厚度 |
Q235B碳钢、4mm |
||
|
防波板厚度/个数 |
3mm/2 |
||
|
检修人孔 |
Q235B碳钢，1个 |
||
|
水泵 |
型号 |
40/50 |
|
|
流量 |
40 |
||
|
扬程（m） |
50 |
||
|
自吸高度（m） |
6.5 |
||
|
水路系统 |
管路 |
镀锌钢管、油漆 |
|
|
前冲 |
铝合金、圆锥喷嘴，2个 |
||
|
后洒 |
铝合金，2个 |
||
|
高炮 |
铝合金，1个 |
||
|
侧喷 |
铝合金、莲蓬喷头，2个 |
||
|
球阀 |
合金钢、手动球阀 |
||
|
加水口 |
中式内扣式消防栓接口、铝合金 |
||
|
取力器，传动轴 |
与变速箱、水泵匹配 |
||
|
工作平台 |
Q195碳钢、冲孔、1.5mm |
||
|
管箱 |
2个，PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形 |
||
四、产品安装配置
|
序号 |
名称 |
图片 |
功能 |
|
1 |
上装总成 |
|
罐体有效容积6-7方，后操作平台，加装防护栏 |
|
2 |
量管 |
通过量管可以查看罐体内液体量 |
|
|
3 |
四位三通 |
|
洒水车水泵进水口，可自吸自排，带65#消防接口，可接消防栓进水 |
|
4 |
进水口 |
|
进水口主要用于车辆野外作业时，可以就近在野外水源抽水，抽水时按照示意图调整球阀位置，水泵里面一定要有介质（引水），确保抽水管不漏空气。抽水口也可作为自流口使用 |
|
5 |
消防接口 |
|
消防接口有两个功能：1、可以自流放水，也可以打开泵加压排水，可以往较远距离传送水源，消防水带前段接上消防喷头也可以对较小规模的火灾进行救援。2、此接口也可以作用于消防进水，向罐体内部灌注水源 |
|
6 |
水泵 |
|
40/50自吸式洒水泵，由汽车发动机通过取力器提供动力，实现罐体泵进泵出 |
|
7 |
前冲 |
|
用于公路路面洒水，起到降尘的作用，同时把路面石子等小块垃圾冲到路边，方便环卫工人清扫，前冲也可根据需求改装成与侧喷相同的鸭嘴状喷头，作用等同后洒 |
|
8 |
后洒 |
|
用于工程路面，新铺路面的盖灰降尘、浇水养护作业，可以根据需求调整作业角度，通过后洒底部的螺丝进行调节 |
|
9 |
侧喷 |
|
用于浇灌路面绿化带的草坪及低矮植被，鸭嘴状喷嘴喷洒面大，水量分散，可以避免新栽种花草被冲倒，导致成活率低的现象 |
|
10 |
大通径球阀 |
|
加大管道出水量 |
|
11 |
高炮 |
|
高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，**主要可以起到小型火灾的消防功能 |

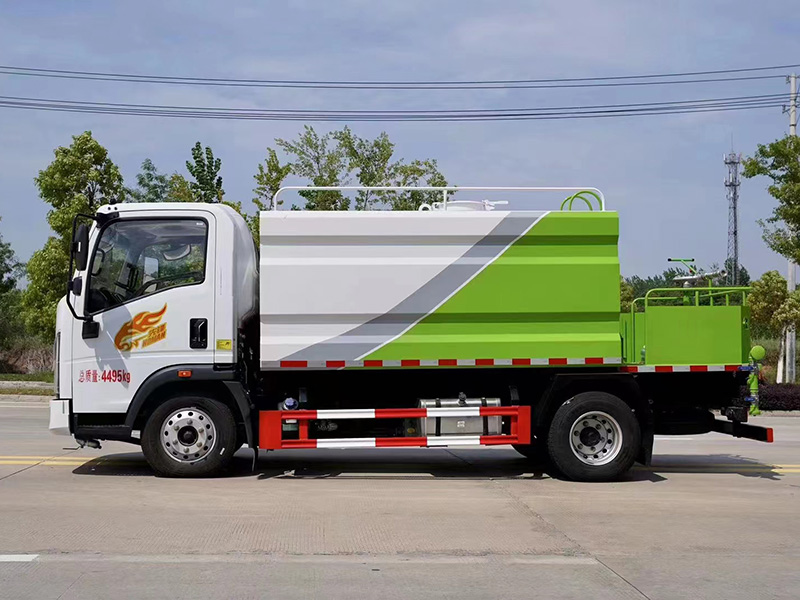

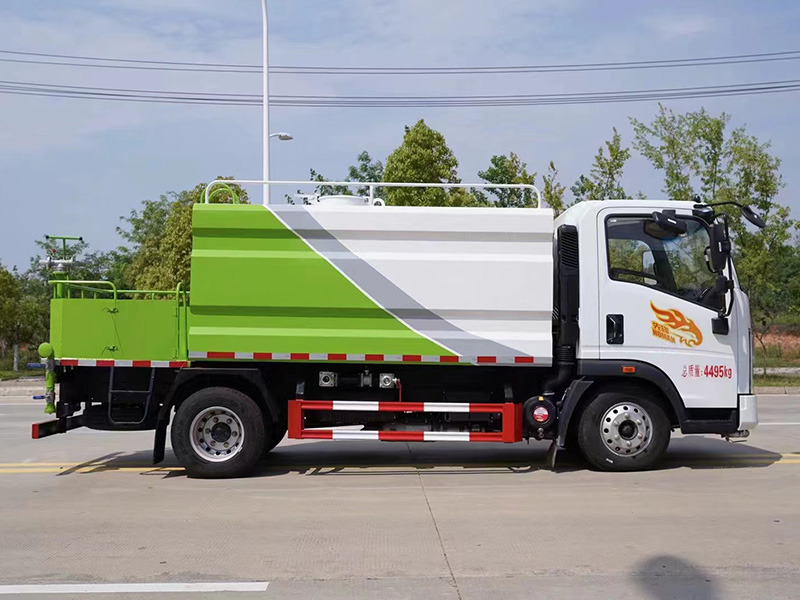

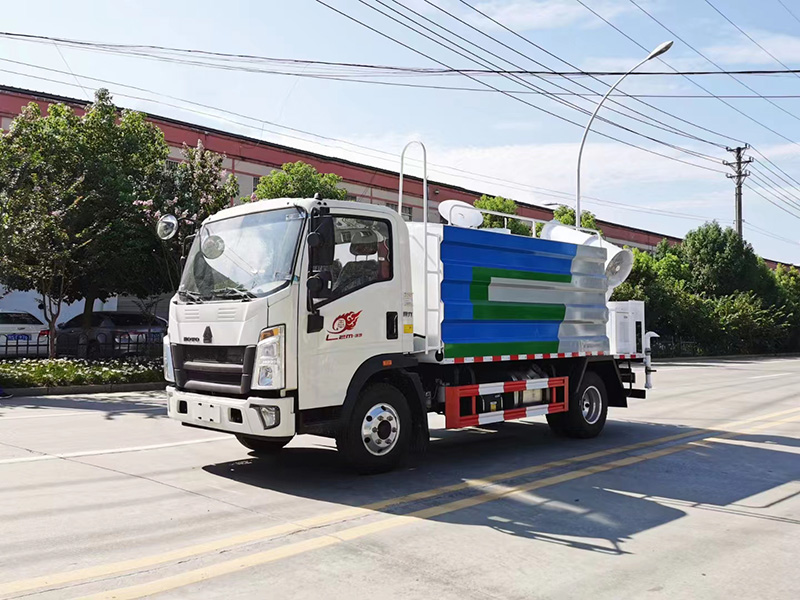

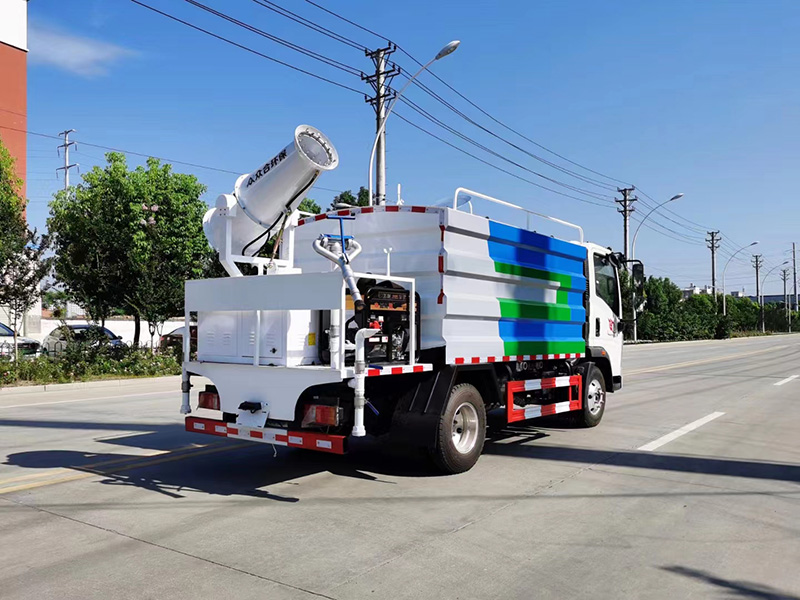

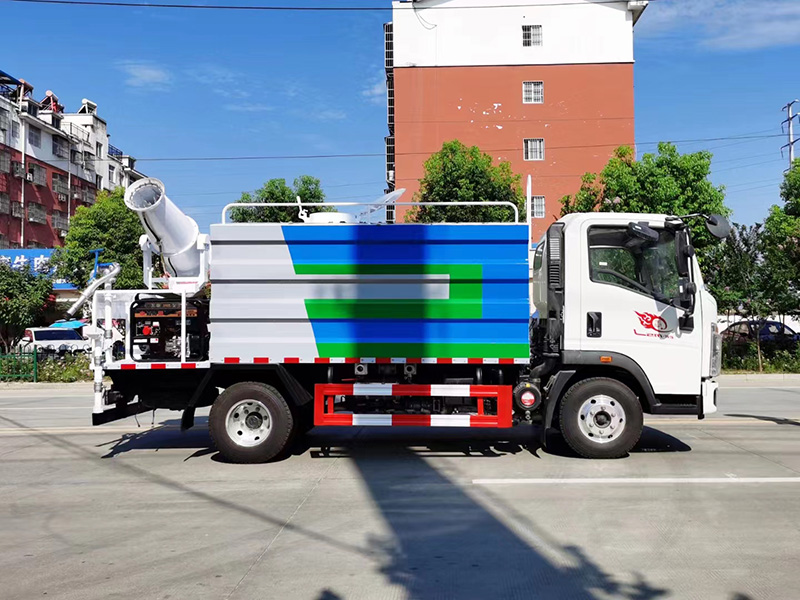

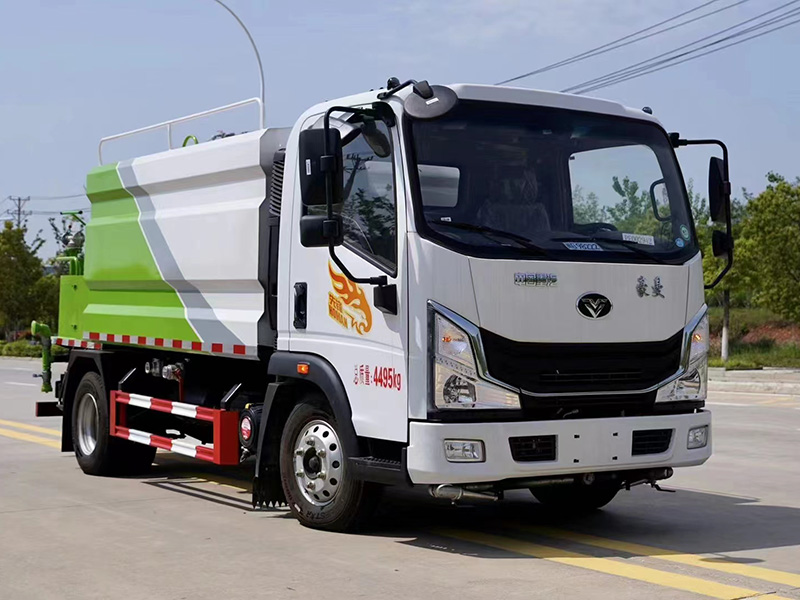

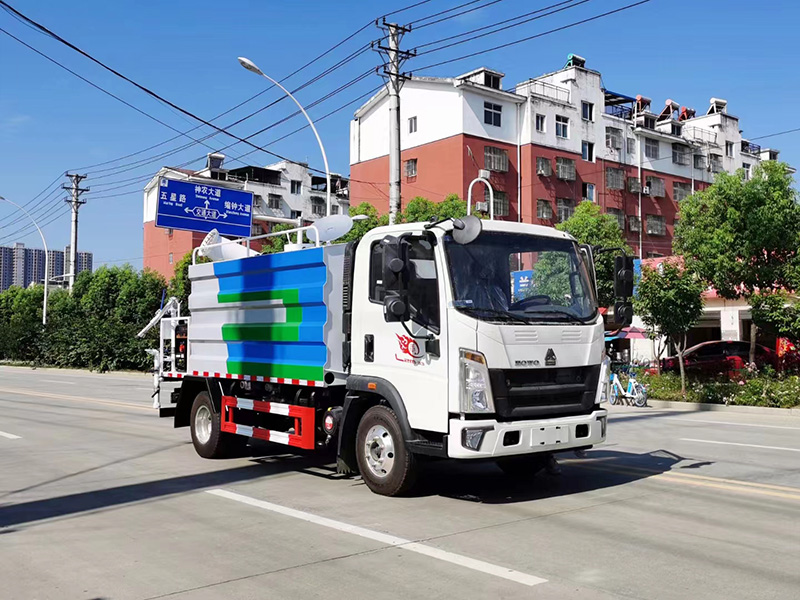

五、产品图片
六、标配外的选装
|
序号 |
名称 |
图片 |
功能 |
|
1 |
前置电子水炮(选配) |
|
驾驶室**，可多方位调节，水柱可集中可散开，可用于园林绿化，道路两侧保湿降尘 |
|
2 |
前置万象鸭嘴(选配) |
|
可装于驾驶室下，主要用于路面保湿降尘 |
|
5 |
雾炮(选配) |
|
雾炮机工作时是通过高压将水雾化成与粉尘大小相当的颗粒，在风机的作用下，将水雾抛射到远方，在尘源处的上方或周边进行喷雾覆盖。 |
|
6 |
蛇形水炮(选配) |
|
高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，**主要可以起到小型火灾的消防功能 |
|
12 |
气缸**(选配) |
|
驾驶室集中**，操作简单，可单独**每个水阀，根据实际情况选择开启关闭 |
|
13 |
气动阀(选配) |
|
驾驶室集中**，操作简单，可单独**每个水阀，根据实际情况选择开启关闭 |
|
14 |
尾部箭头灯(选配) |
|
车辆工作中，更好的**示后方车辆 |
|
15 |
自流阀(选配) |
|
可以将罐体里面的剩余水份自动的排放出去，更好的延长罐体的使用寿命 |
|
16 |
水位报**器(选配) |
罐体内水位低到一定程度会报**提示 |
|
|
17 |
罐体防腐(选配) |
|
罐体内部防腐防锈处理，加厚水性双组合环氧树脂涂层 |
|
18 |
长**(选配) |
|
装于驾驶室上，工作时更好的**示前方车辆 |

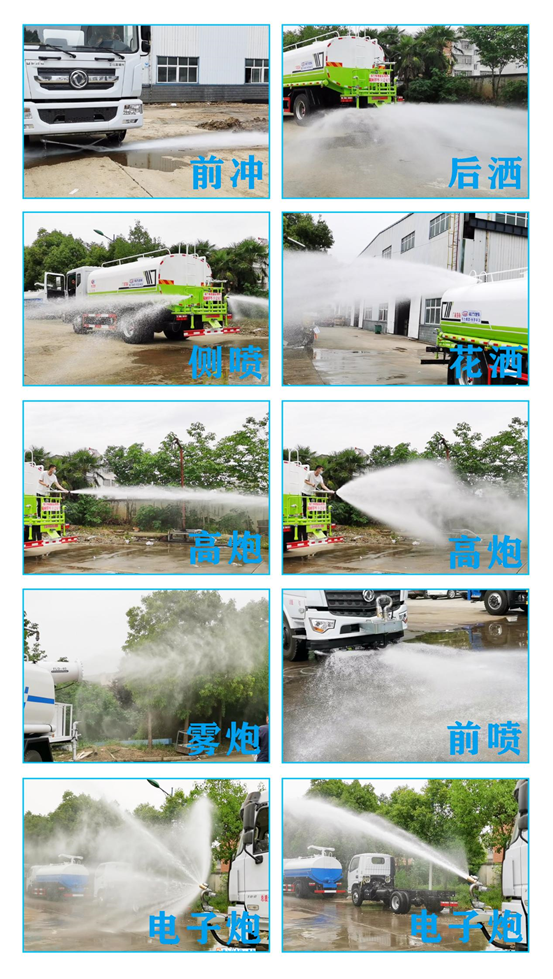

七、洒水车功能说明
