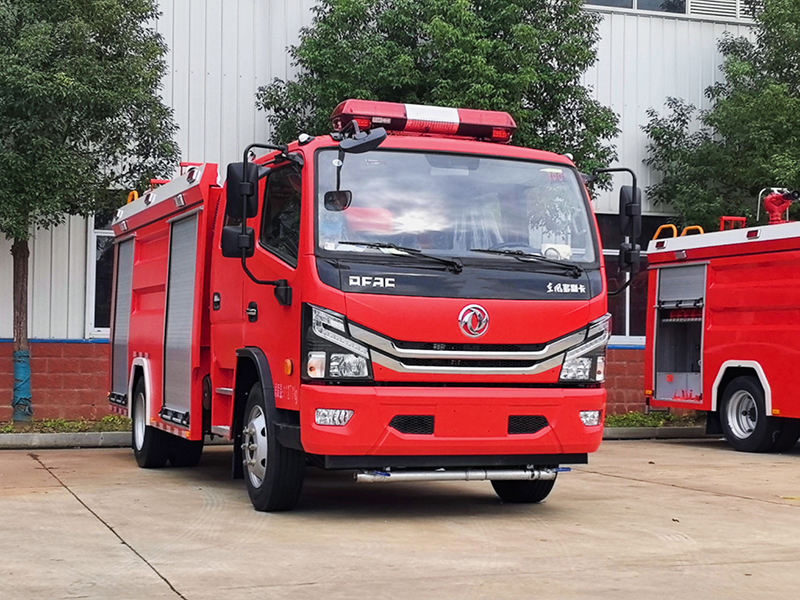

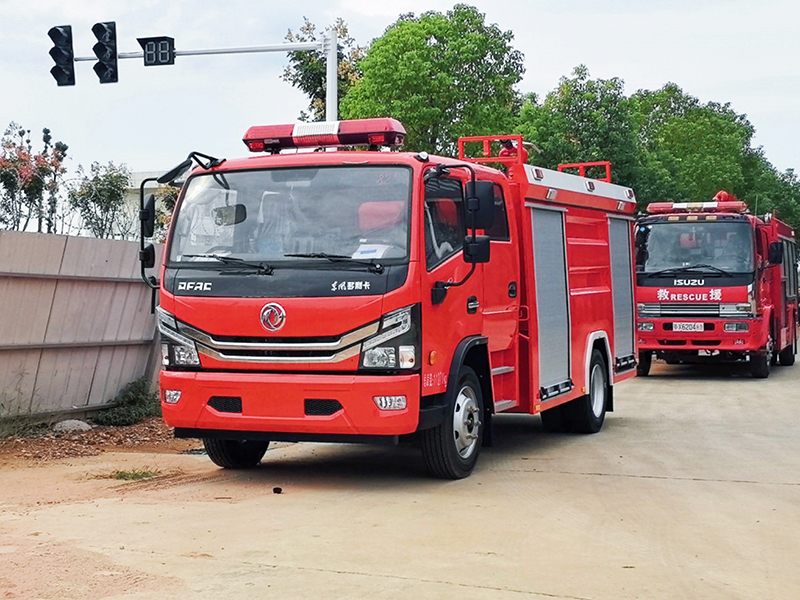

大多利卡5吨泡沫消防车

（整车型号CLW5110GXFPM50/DF泡沫消防车）

（底盘型号：EQ1125SJ8CDC）

技术规格书

一、  底  盘

型    号：东风汽车股份有限公司/EQ1125SJ8CDC

发动机品牌：云内170马力

轴     距：3800mm

发动机型号：D30TCIF1

发动机功率：云内125kw

外形尺寸（mm）：6960*2200*2810

排放标准：GB3847-2005,GB17691-2018国Ⅵ

驱动型式：后轮驱动

二、  驾驶室

结     构：双排座驾驶室

座位设置：3+3人

设    备：除原车设备外,加装有取力器**开关、100W**报器、回转**开关、电台电源线桩头；

         车身外接充电装置，后排配备空气呼吸器靠背；

三、 容  罐

容    量：水：3200Kg，泡沫1600Kg；

材    质： 水罐：优质碳钢，泡沫罐：优质不锈钢

结    构： 框架焊接。内设防荡板

设    备：2个人口孔，带有快速锁紧及开启装置。

2个液位指示器。

2个排污口，带不锈钢球阀。

2个注水口（左右各一）

四、 消防泵及管路系统

消防泵：CB10/30消防泵

流    量： 常压30L/s

压    力： 常压1.0

安装型式： 后置式

管路系统

吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。

出水管路：两侧各1个出水口；通过罐到罐顶部有1个直径≥89mm的水炮管路；

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。

泡沫比例混合器：环泵式，3%~6%

五、 消防炮

型    号：PL8/24型消防炮

流    量：30（L/s）

射    程：水≥50m

压    力：1.0MPa

六、 取力器

型    式：全功率夹心取力器

冷却方式：强制式水冷

润滑方式：飞溅式油润滑

七、 器材箱及泵房

材    质：骨架为优质钢,蒙板为冷轧板焊接结构

结    构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开    门：器材箱左右两侧均有铝合金卷帘门，轻便可靠、噪音小。

器材布置原则

v   所有器材放置确保战斗展开时队员不干涉；

v   按照使用频率和器材重量及外形放置器材；

v   按照战斗编成和器材使用逻辑关系放置器材；

v   按照人体行为科学放置器材。

八、 电器系统

车顶前面采用长排**（位于驾驶室前顶端）；

车顶后配有24V、60W照明灯1只；

车辆两侧上方配有爆闪灯；下方安装侧标志灯；

**报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。

九、总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度，且符合有关规定。

3、所有铆接保持一定的密度，符合企标规定。

4、所有焊接牢固，光洁，平整，符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

十、随车文件

1）底盘使用说明书                         2）底盘质量保修卡

3）底盘维修手册                           4）底盘合格证

5）随车工具清单                           6）发动机号码拓印件

7）底盘号码拓印件                         8）消防车使用说明书

9）消防车消防器材清单                    10）消防车合格证

十一、器材配备表
