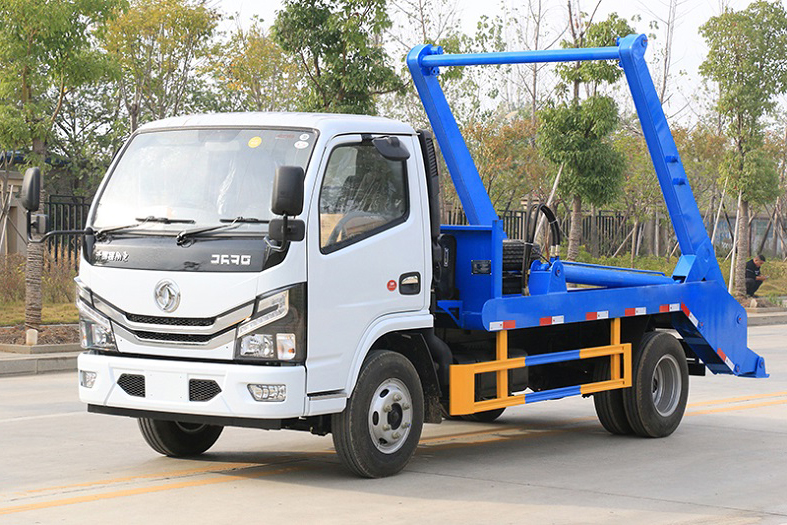

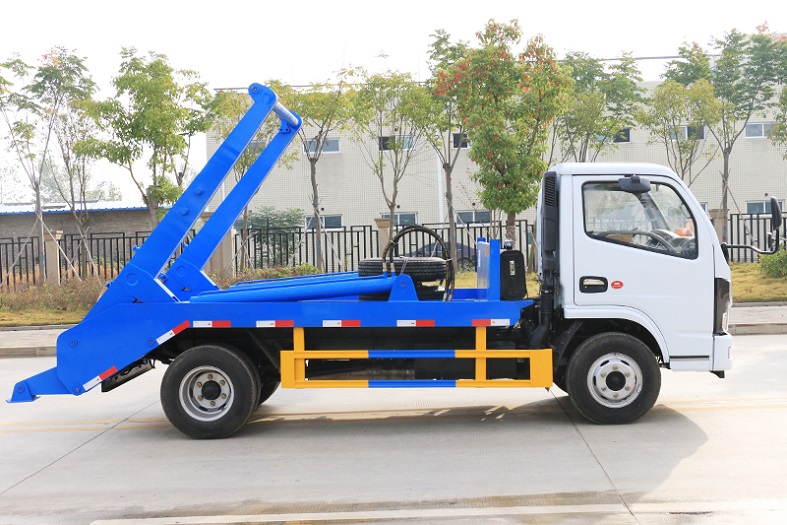

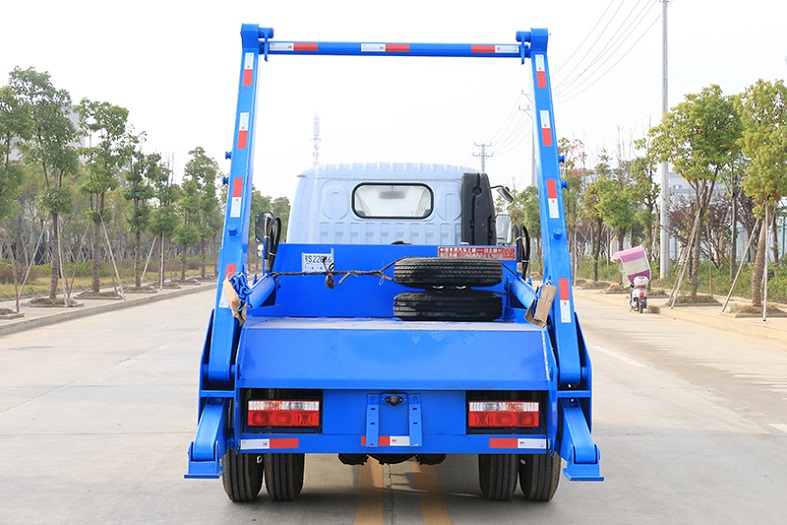

东风小多利卡3~4方摆臂垃圾车底盘配置：

东风多利卡D6国六新款1730单排驾驶室，3308mm轴距，搭载国六（国Ⅵ）锡柴110柴油发动机或云内126马力发动机，万里扬5档变速箱，1.5吨前桥3.5吨后桥，7.00R16钢丝轮胎，188*(5+3)750双层大梁，电动玻璃、中控锁、ABS、气刹。

4方东风多利卡摆臂垃圾车上装配置：

箱体配置：厢体材质采用边三底四的Q235优质炭钢，厢体有效容积为4立方米。

1、厢体材质 垃圾车可采用：碳钢、不锈钢、内部采取环氧树脂防腐处理

2、厢型 垃圾车厢形根据车型不同而变化

3、使用范围 小型垃圾车广泛适用与城市街道垃圾处理，均具有自卸功能，液压操作，倾倒方便。

专用性能说明：摆臂垃圾车的垃圾斗可吊上吊下，摆臂一次工作循环时间60s。该车的特点是垃圾斗与车体分开，能实现一车与多个垃圾斗联合使用，循环运输，充分了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等等。

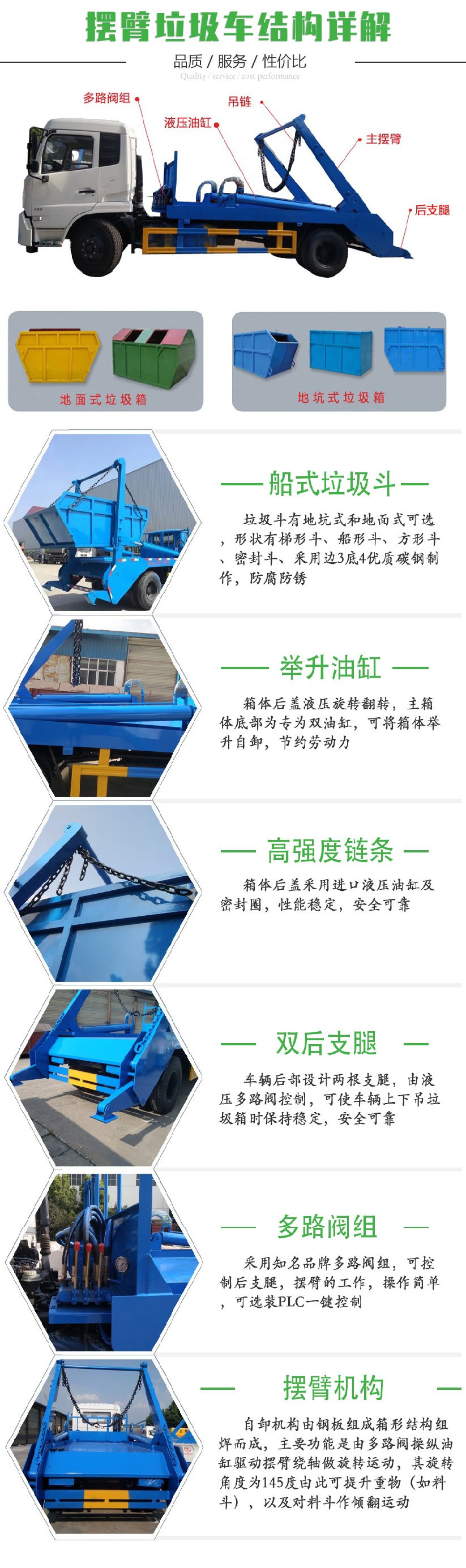

摆臂式垃圾车

摆臂式垃圾车料斗：

垃圾斗是金属焊接件，有敞开和密封两种形式。当散装货物装入料斗后，挂上吊链，通过操作摆臂可将料斗吊上车。卸料时操作摆臂将料斗吊起，落地后取下一端的吊链可操作料斗卸料。料斗的**倾翻角可达86°。

液压操作系统：

由油箱、油泵、多路换向阀、液压缸、平衡阀、液压锁、滤油器和管路等组成。 摆臂式垃圾车整个系统由汽车变速箱、取力器提供动力，手动多路换向阀操纵支腿油缸、摆臂油缸作伸缩运动。本系统油泵排量大小可由手动油门在车下作调控，手动换向阀手柄**阀杆行程从而**油缸活塞杆运动速度，系统压力可由安全溢流阀设定，系统超过设定压力将由安全溢流阀溢流。

操作系统：

通过该系统实现各项功能的转换。在操作多路换向阀前应挂上取力器带动油泵工作。

通过摆臂式垃圾车操纵多路换向阀的手柄可完成支腿的伸缩和装料、卸料工作。通过操作在多路换向阀旁的油门手柄，可**发动机的转速，从而调节系统的流量改变机构的工作速度。

1号高度**阀用于前悬架**，它有两个电磁阀分别**左右两个空气弹簧。

2号高度**阀用于后悬架**，也采用两个电磁阀，为了防止空气管路中产生不正常的压力，2号高度**阀中采用了一个溢流阀。
